CNC

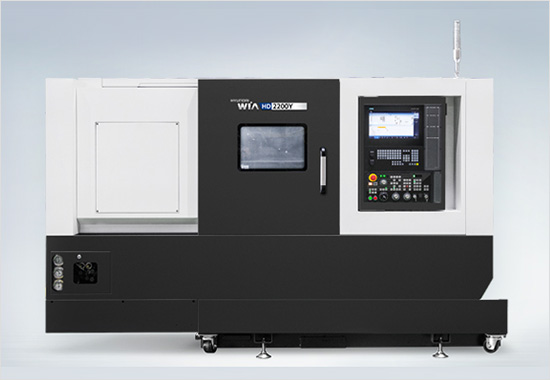

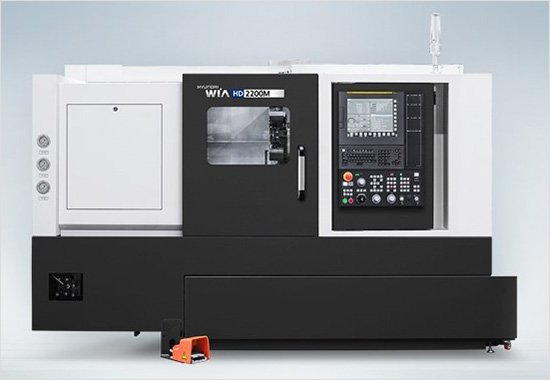

HD2200
HD2200
| Description |
Unit |
HD2200 |
| 최대가공경 |
mm |
380 |
| 최대가공길이 |
mm |
565 |
| 척사이즈 |
inch |
8" |
| 주축 구동방식 |
- |
Belt |
| 주축 회전수 |
r/min |
4,500 |
| 주축 출력 |
kW |
18.5/15 |
| 주축 토크 |
N.m |
206/125.3 |
| 최대이송거리(X/Z) |
mm |
215/580 |
| 급 이송속도(X/Z) |
m/min |
24/30 |
| 슬라이드 방식(축) |
- |
BOX |
| 공구보유수 |
EA |
12 |
| 공구크기 |
mm |
25/40 |
HD3100YA-턴밀
HD3100YA-턴밀
| Description |
Unit |
HD3100YA |
| 최대가공경 |
mm |
420 |
| 최대가공길이 |
mm |
760 |
| 척사이즈 |
inch |
12" |
| 주축 구동방식 |
- |
Belt |
| 주축회전수 |
r/min |
2,800 |
| 주축 출력 |
kW |
26/18.5 |
| 주축 토크 |
N.m |
1051/672 |
| 최대이송거리(X/Y/Z) |
mm |
265/120/830 |
| 급 이송속도(X/Y/Z) |
m/min |
####### |
| 슬라이드 방식(축) |
- |
BOX |
| 공구보유수 |
EA |
12 |
| 공구크기 |
mm |
25/50 |
| 회전공구 회전수 |
r/min |
5,000 |

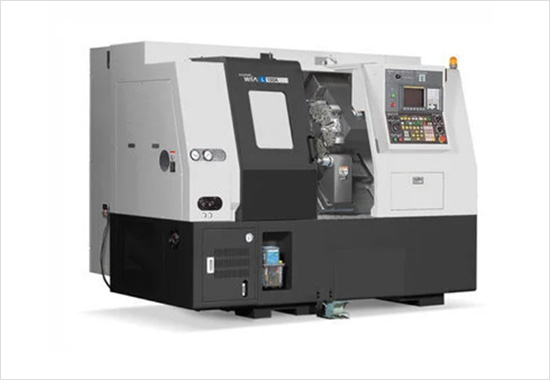

L150A
L150A
| Description(Unit) |
L150A |
| 최대스윙(mm) |
Ø550 |
| 최대가공길이(mm) |
410 |
| 척크기(inch) |
6 |
| 봉제가공능력(mm) |
Ø45 |
| 주축회전수(r/min) |
6000 |
| 주축출력 (kW) |
11/7.5 |
| 이송거리(X/Z/B)(mm) |
210/430 |
| 급이송속도(X/Z/B)(m/min) |
36/36 |
L160A
제품특징
- 가공 생산성 향상을 위한 Cycle time의 단축
- 다양한 제품생산에 적합한 기계구조
- 앵귤러 볼베어링을 채택한 고강성, 저발열 주축대
- 구조해석을 통한 장비강성 강화
- 서브스핀들 6" Chuck 적용 으로 가공영역 확대 (서브스핀들 부착 기종)
- BMT 터렛 적용으로 중절삭 능력 강화 (밀터렛 적용 기종)
L160A
| Description |
Unit |
L160A |
| 최대가공경 |
mm |
355 |
| 최대가공길이 |
mm |
460 |
| 척사이즈 |
inch |
6" |
| 주축 구동방식 |
- |
Belt |
| 주축 회전수 |
r/min |
6,000 |
| 주축 출력 |
kw |
11/7.5 |
| 주축 토크 |
N.m |
70/48 |
| 최대이송거리(X/Z) |
mm |
220/460 |
| 급 이송속도(X/Z) |
m/min |
36/36 |
| 슬라이드 방식(축) |
- |
LM |
| 공구보유수 |
EA |
12 |
| 공구크기 |
mm |
25/40 |
| 회전공구 회전수 |
r/min |
- |
| CNC |
- |
H/W FANUC i |

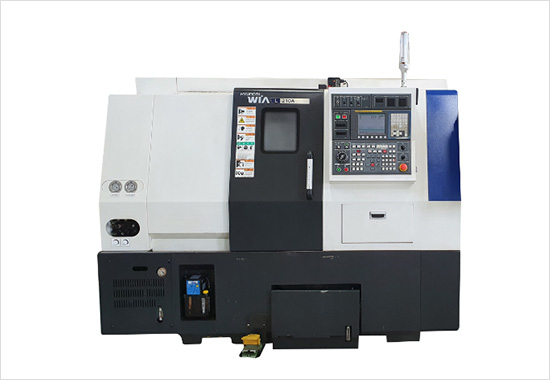

L210A
L210A
| 최대가공경(mm) |
Ø550 |
| 최대가공길이(mm) |
410 |
| 척크기(inch) |
8" |
| 봉제가공능력(mm) |
Ø65 |
| 주축회전수(r/min) |
4000 |
| 주축출력(kW) |
11월 15일 |
| 이송거리(X/Z/Y/ZB)(mm) |
210/430 |
| 급이송속도(X/Z/Y/ZB)(m/min) |
36/36 |
L230LA
제품특징
- 가공 생산성 향상을 위한 Cycle time의 단축
- 다양한 제품생산에 적합한 기계구조
- 앵귤러 볼베어링을 채택한 고강성, 저발열 주축대
- 구조해석을 통한 장비강성 강화
- 서브스핀들 6" Chuck 적용 으로 가공영역 확대 (서브스핀들 부착 기종)
- BMT 터렛 적용으로 중절삭 능력 강화 (밀터렛 적용 기종)
L230LA
| Description |
Unit |
L230LA |
| 최대가공경 |
mm |
355 |
| 최대가공길이 |
mm |
560 |
| 척사이즈 |
inch |
8" |
| 주축 구동방식 |
- |
Belt |
| 주축회전수 |
r/min |
4,000 |
| 주축 출력 |
kw |
11월 15일 |
| 주축 토크 |
N.m |
286.6/210.2 |
| 최대이송거리(X/Z) |
mm |
220/560 |
| 급 이송속도(X/Z) |
m/min |
36/36 |
| 슬라이드 방식(축) |
- |
LM |
| 공구보유수 |
EA |
12 |
| 공구크기 |
mm |
25/40 |
| 회전공구 회전수 |
r/min |
- |
| CNC |
- |
H/W FANUC i |

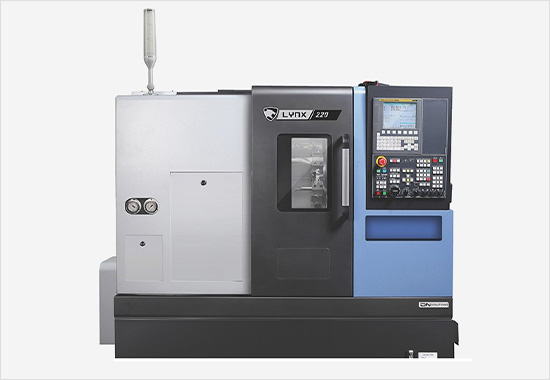

LYNX220LC
LYNX220LC
| 용량 |
척 사이즈 |
8 inch |
| 최대 가공경 |
320 mm |
| 최대 가공길이 |
525 mm |
| 이승계 |
X축 급속 이송속도 |
30 m/min |
| Z축 급속 이송속도 |
36 m/min |
| X축 이송거리 |
175 mm |
| Y축 이송거리 |
- |
| Z축이송거리 |
550 mm |
| 스핀들 |
최대 스핀들 속도 |
4000 r/min |
| 최대 스핀들 출력 |
15 kW |
| 최대 스핀들 토크 |
167 N•m |
| 터렛 |
최대 공구 부착 수 |
12 ea |
| 회전공구 최대 회전 속도 |
- |
| 기계 크기 |
길이 |
2540 mm |
| 높이 |
1655 mm |
| 폭 |
1620 mm |
| 무게 |
3100 kg |

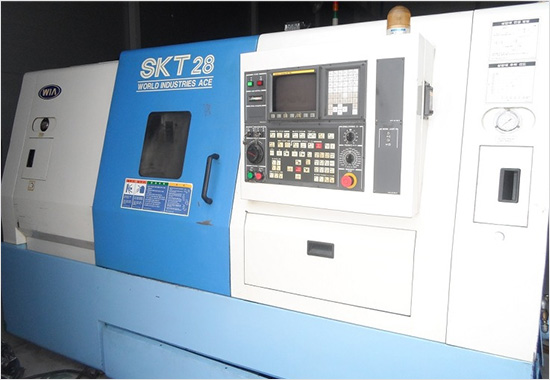

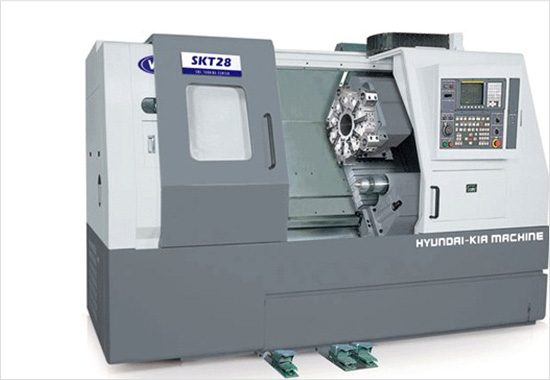

SKT28(F-OI-TC)
SKT28(F-OI-TC)
| Description(Unit) |
SKT28 |
| 최대스윙(mm) |
Ø590 |
| 최대가공길이(mm) |
720 |
| 척크기(inch) |
10 |
| 봉제가공능력(mm) |
Ø76 |
| 주축회전수(rpm) |
3,000 |
| 주축출력(KW) |
22/18.5 |
| 이송거리(X/Z)(mm) |
220/750 |
| 급이송속도(X/Z)(m/min) |
20/24 |
SKT28(Y-J50)
SKT28(Y-J50)
| Description(Unit) |
SKT28 |
| 최대스윙(mm) |
Ø590 |
| 최대가공길이(mm) |
720 |
| 척크기(inch) |
10 |
| 봉제가공능력(mm) |
Ø76 |
| 주축회전수(rpm) |
3,000 |
| 주축출력(KW) |
22/18.5 |
| 이송거리(X/Z)(mm) |
220/750 |
| 급이송속도(X/Z)(m/min) |
20/24 |
